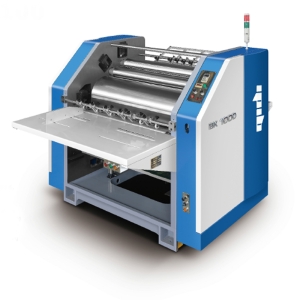

BK-1000 – Máy bồi giấy bìa bán tự động

Giới thiệu chung

Công dụng và đặc điểm

Máy là thiết bị bồi giấy bìa kiểu quay, sử dụng biến tần nhập khẩu điều chỉnh tốc độ vô cấp, tích hợp bộ đếm quang điện và màn hình hiển thị kỹ thuật số. Máy có mức tiêu thụ keo thấp, chi phí sản xuất thấp. Sau khi bồi, giấy thành phẩm có độ liên kết chắc chắn, bề mặt phẳng, độ cứng vững cao, thích hợp để sản xuất nhiều loại hộp bao bì giấy khác nhau.

Ưu điểm

1. Khung đế và vách máy được chế tạo bằng kết cấu đúc, giúp tăng khả năng chống rung và độ ổn định của máy.
2. Sử dụng biến tần điều chỉnh tốc độ vô cấp, bộ đếm quang điện và màn hình hiển thị kỹ thuật số.
3. Tang kẹp giấy có chiều dày thành tang từ 28–29 mm, hai lô ép áp lực sử dụng kết cấu thép đặc. Giấy mặt và giấy đáy được ép dính chắc chắn, bề mặt phẳng, thành phẩm đẹp và có độ cứng vững cao. Sau khi bồi không cần chờ khô, có thể chuyển trực tiếp sang công đoạn bế tiếp theo.
4. Vật liệu được ép bằng hệ thống thủy lực 3 lần liên tiếp, giúp giấy mặt và giấy đáy liên kết chắc chắn, bề mặt phẳng, thành phẩm đẹp và có độ cứng cao.
5. Keo được phân bố đồng đều, lượng keo sử dụng ít, chi phí thấp. Sau khi bồi không cần chờ khô và có thể đưa trực tiếp sang các công đoạn gia công tiếp theo như bế khuôn.
6. Thiết kế vận hành và điều chỉnh thân thiện với người sử dụng, thao tác điều chỉnh đơn giản, thuận tiện cho quá trình vận hành và cấp liệu.
7. Lô keo được cung cấp bởi nhà sản xuất uy tín trong nước Hebei Chunfeng Yinxing (河北春风银星).

Thông số kỹ thuật chính

Đặc tính và tính năng

Máy được chế tạo bằng công nghệ đúc nguyên khối từ cát nhựa, giúp các chi tiết đúc có độ bền cao, mật độ vật liệu tốt, khả năng chống mài mòn cao và ít bị biến dạng. Các bộ phận chính của máy như tang kẹp giấy lớn và lô ép áp lực được chế tạo từ thép ống liền mạch thành dày, trải qua các công đoạn xử lý nhiệt như tôi cải thiện (tempering), tôi cứng (quenching) và mạ crom, giúp nâng cao đáng kể độ cứng và độ bền vật liệu (độ cứng đạt khoảng HRC 48–50), hạn chế biến dạng và tạo bề mặt làm việc nhẵn bóng.

Hệ thống truyền động của máy loại bỏ phương thức truyền động bằng xích truyền thống, thay thế bằng hệ thống truyền động bánh răng ổn định hơn, đảm bảo độ chính xác cao và tính ổn định trong quá trình vận hành.

Phần ép được trang bị hệ thống điều khiển thủy lực, có khả năng tự động điều chỉnh áp lực, giúp lực ép luôn đồng đều và ổn định. Nhờ đó giảm đáng kể thời gian điều chỉnh áp lực khi thay đổi quy cách sản phẩm.

Để nâng cao tính thuận tiện trong vận hành và giảm hao phí nguyên vật liệu, hệ thống định vị cấp giấy đã được cải tiến bằng hệ thống điều khiển quang điện kép. Hệ thống sẽ đảm bảo rằng nếu giấy mặt hoặc giấy đáy chưa đến đúng vị trí thì máy sẽ không cấp giấy và không thực hiện thao tác bồi, từ đó tránh phát sinh sản phẩm lỗi.

Đáp ứng các yêu cầu khác nhau về độ chính xác của khách hàng, ngoài phương thức cấp giấy bằng nhíp kẹp kiểu máy in offset kết hợp định vị bằng tay kê trước (Front Lay), công ty còn phát triển thêm hệ thống tay kê hông (Side Lay) tùy chọn, giúp nâng cao độ chính xác khi bồi và đáp ứng các yêu cầu căn chỉnh khắt khe hơn.

Ngoài ra, máy sử dụng phương pháp cấp keo từ phía dưới, cho phép kiểm soát lượng keo hiệu quả hơn. Chỉ với lượng keo rất nhỏ vẫn có thể đạt được độ bám dính tối ưu. Kết hợp với áp lực thủy lực đồng đều, thành phẩm sau bồi đạt độ cứng vững cao, độ phẳng tốt và độ liên kết chắc chắn, đồng thời có thể chuyển trực tiếp sang công đoạn gia công tiếp theo ngay sau khi bồi.

So sánh với các dòng máy cùng chức năng

Các máy bồi giấy truyền thống thường sử dụng phương pháp phủ keo trực tiếp lên bề mặt giấy. Do lượng keo sử dụng lớn, trong khi thành phần chủ yếu của keo là nước và nước chiếm tỷ lệ rất cao, nên lượng keo càng nhiều thì lượng nước đưa vào giấy càng lớn. Điều này dẫn đến thời gian khô kéo dài, đồng thời làm giảm độ cứng vững, độ phẳng và độ bám dính của thành phẩm sau bồi. Ngoài ra còn dễ phát sinh các hiện tượng như bong keo, cong vênh biến dạng và nấm mốc.

Trong khi đó, máy bồi giấy bìa do công ty chúng tôi sản xuất sử dụng lượng keo rất thấp, chỉ bằng khoảng 1/5 so với máy bồi truyền thống, kết hợp với áp lực ép lớn và đồng đều. Áp lực này giúp phá vỡ các sợi trên bề mặt được phủ keo, đồng thời ép keo thẩm thấu vào các mao quản của giấy để tạo liên kết cưỡng bức. Nhờ đó, thành phẩm sau bồi đạt:

• Độ cứng vững cao hơn.
• Độ phẳng tốt hơn.
• Độ bám dính chắc chắn hơn.

Sau khi bồi, độ ẩm của giấy thành phẩm chỉ khoảng 13%, trong khi giấy được bồi bằng các máy truyền thống thường có độ ẩm khoảng 20–22%. Do đó, sản phẩm ít có nguy cơ bị nấm mốc hơn và không cần bổ sung thêm công đoạn hút ẩm sau gia công.

So sánh lượng keo sử dụng

Bìa xám (Grey Board):

Độ dày (mm) ≈ Định lượng giấy (g/m²) × 1,55

• 1000 g × 1,55 = 1,55 mm
• 1200 g × 1,55 = 1,80 mm
• 1300 g × 1,55 = 2,00 mm

Bìa trắng (White Board):

Độ dày (mm) ≈ Định lượng giấy (g/m²) × 1,1

• 1000 g × 1,1 = 1,10 mm

Phạm vi vật liệu áp dụng

Máy tự động:

• Độ dày tối đa của một lớp vật liệu: 1,0 mm
  (tương đương bìa xám khoảng 700 g hoặc bìa trắng đáy xám 1000 g)
• Tổng độ dày tối đa của hai lớp sau bồi: 1,5 mm

Máy thủ công model 1000 và 1100:

• Độ dày tối đa của một lớp vật liệu: 1,0 mm
  (có thể đạt 1,2 mm nhưng thành phẩm dễ bị cong vênh)
• Tổng độ dày tối đa của hai lớp sau bồi: 1,5 mm

Model 1300:

• Độ dày tối đa của một lớp vật liệu: 2,0 mm
• Định lượng giấy tối thiểu: 120 g/m²
• Tổng độ dày tối đa của hai lớp sau bồi: 2,5 mm

Hiệu quả sử dụng keo

Theo số liệu thống kê từ khách hàng đang sử dụng sản phẩm của công ty (giá trị trung bình):

50 kg keo có thể sản xuất khoảng 7.500 m² thành phẩm, tương đương khoảng 13.000 tờ khổ đối khai thông dụng.

Giả sử:

• Giá keo: 3.000 NDT/tấn
• 50 kg keo = 150 NDT

Chi phí keo cho mỗi sản phẩm:

150 ÷ 13.000 = 0,0115 NDT/tờ

Nếu sản xuất 30.000 tờ/ngày:

30.000 × 0,0115 = 345 NDT/ngày

Theo khảo sát thị trường của công ty, các loại máy bồi giấy tự động khác trên thị trường:

50 kg keo chỉ sản xuất được khoảng 2.400 m² thành phẩm, tương đương khoảng 4.000 tờ khổ đối khai.

Chi phí keo cho mỗi sản phẩm:

150 ÷ 4.000 = 0,0375 NDT/tờ

Nếu sản xuất 30.000 tờ/ngày:

30.000 × 0,0375 = 1.125 NDT/ngày.

Danh mục cấu hình máy bồi giấy bìa dòng BK

● Cấu hình tiêu chuẩn

○ Cấu hình tùy chọn (tính phí riêng)

— Không trang bị

Các hạng mục chức năng và cấu hình nêu trên có thể được lựa chọn và kết hợp linh hoạt theo yêu cầu của khách hàng.

So sánh máy bồi giấy bìa Xuhong với các nhà sản xuất khác
